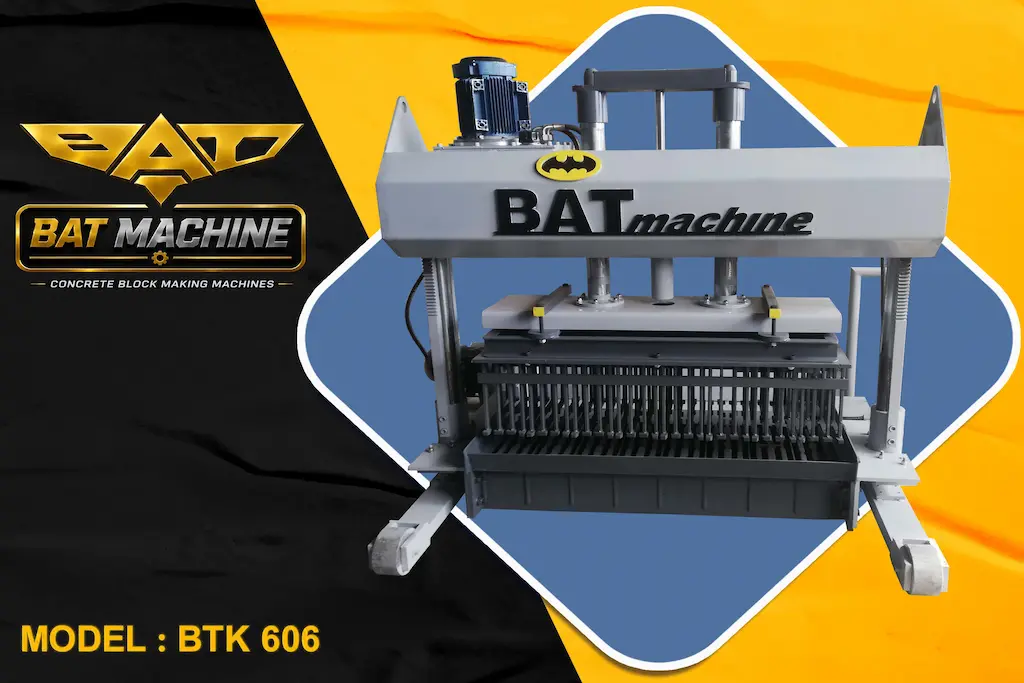

دستگاه بلوک زن هیدرولیک متحرک BTK606 یکی از محصولات شرکت بتن افزار تبریز (BAT MACHINE) است. این مدل ارزانترین دستگاه بتن افزار تبریز، گزینهای اقتصادی برای خریدارانی است که به دنبال خرید دستگاه بلوک زن هیدرولیک متحرک با قیمت مناسب و قابلیت تولید انواع محصولات بتنی هستند.
دستگاه بلوک زن هیدرولیک متحرک BTK606 با سیستم هیدرولیک و مکانیکی طراحی شده است. حرکت دستگاه بهصورت مکانیکی انجام میشود و حرکت دستگاه و تولید محصول روی باند مسطح بتنی صورت میگیرد. تغذیه ملات این دستگاه بهصورت دستی انجام میشود.

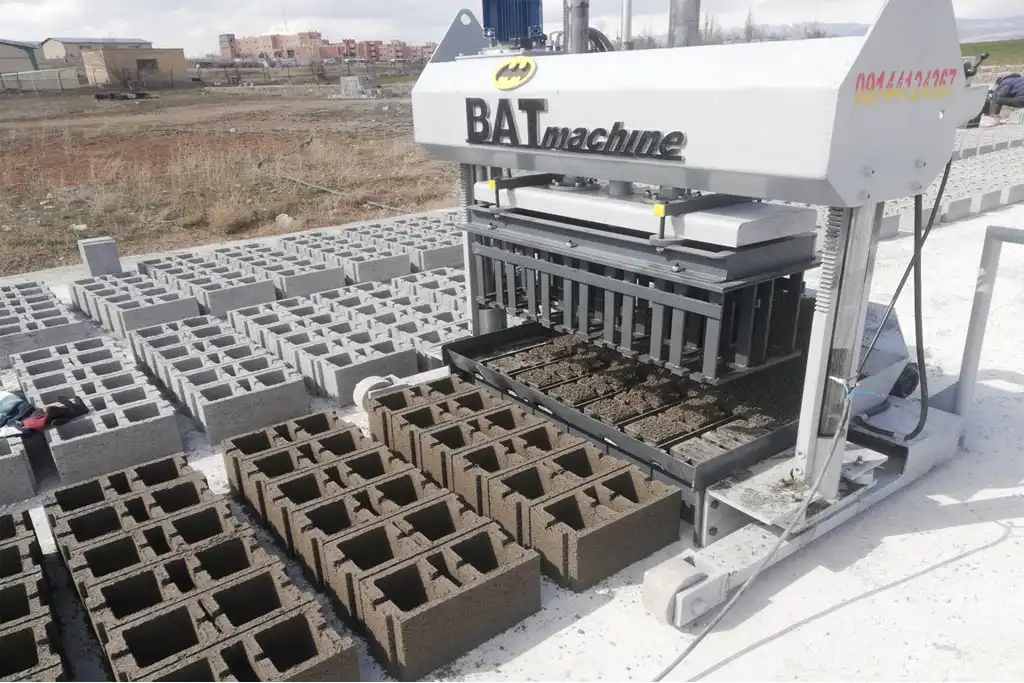

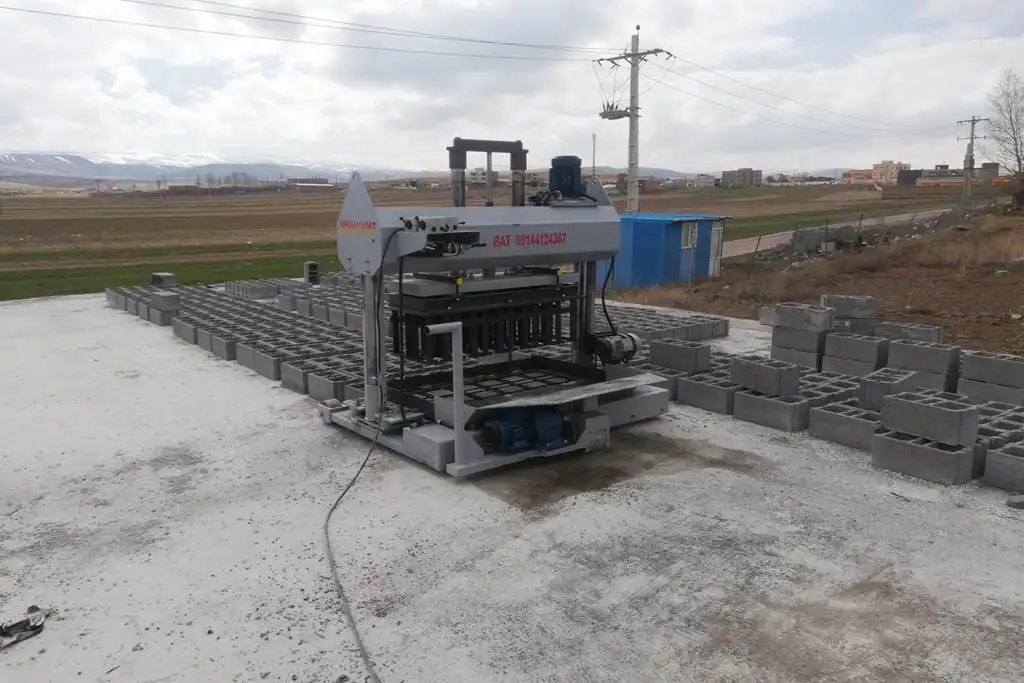

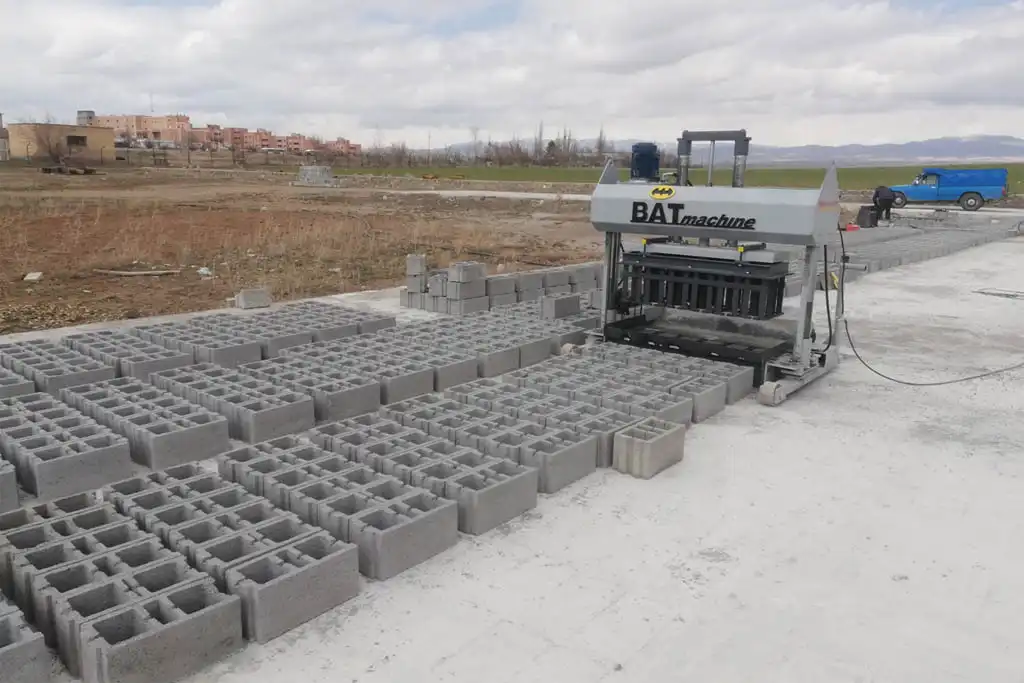

سیستم حرکتی دستگاه بهگونهای طراحی شده است که حرکت و فرآیند تولید در یک مسیر انجام میشوند و دستگاه در طول باند، چرخه تولید را ادامه میدهد.
دستگاه بلوک زن هیدرولیک متحرک BTK606 با استفاده از قالب مناسب، قابلیت تولید محصولاتی مانند انواع بلوک، جدول، کانیوو، آبرو و فلاورباکس را دارد و برای خریدارانی که به دنبال یک دستگاه بلوک زن متحرک رده اقتصادی با ساختار مستحکم هستند، گزینهای مناسب محسوب میشود.
فرآیند تولید با دستگاه بلوک زن هیدرولیک متحرک BTK606
فرآیند تولید با دستگاه بلوک زن هیدرولیک متحرک BTK606 از آمادهسازی ملات در میکسر آغاز میشود. پس از آماده شدن، ملات توسط فرغون مخصوص یا فرغون معمولی به دستگاه منتقل میشود.
در مرحله بعد، اپراتور با استفاده از پارو یا ماله دستی مخصوص، ملات را داخل قالب پخش کرده و قالب را پر میکند.
پس از پر شدن قالب، مرحله ویبره انجام میشود. ویبره باعث تراکم مناسب ملات داخل قالب شده و آن را برای مرحله پرس آماده میکند.
در ادامه، پرس مکانیکی انجام میشود. شانه قالب با مکانیزم سقوط آزاد روی ملات قرار گرفته و با اعمال فشار، عملیات پرس و تراکم محصول را تکمیل میکند. پس از پایان قالبگیری، محصول از قالب خارج شده و دستگاه برای ادامه چرخه تولید حرکت میکند.
محصولات قابل تولید با دستگاه بلوک زن هیدرولیک متحرک BTK606
دستگاه بلوک زن هیدرولیک متحرک BTK606 با استفاده از قالب مناسب، قابلیت تولید انواع محصولات بتنی را دارد. این دستگاه برای تولید محصولات متنوعی مورد استفاده قرار میگیرد، از جمله:
- بلوک دیواری
- بلوک تیغه ای
- بلوک سقفی
- جدول بتنی
- کانیوو
- آبرو
- فلاورباکس
انتخاب قالب مناسب برای هر محصول، امکان تولید آن را با دستگاه بلوک زن متحرک BTK606 فراهم میکند.
| محصول | ابعاد | تولید در هر کورس |
|---|---|---|
| بلوک دیواری | 20×20×40 cm | ۶ عدد |
| بلوک تیغهای | 15×20×40 cm | ۸ عدد |
| بلوک تیغهای | 10×20×40 cm | ۱۱ عدد |
| جدول | 30×30×15 cm | ۸ عدد |
| جدول | 30×40 cm | ۶ عدد |
| جدول | 30×50 cm | ۴ عدد |
تیراژ تولید دستگاه بلوک زن هیدرولیک متحرک BTK606
دستگاه بلوک زن هیدرولیک متحرک BTK606 با توجه به نوع محصول و ابعاد قالب، تیراژ متفاوتی دارد. ظرفیت تولید این دستگاه در یک شیفت 8 ساعت کاری برای محصولات مختلف به شرح زیر است:
| محصول | ابعاد | تیراژ |
|---|---|---|
| بلوک دیواری | 40×20×20 cm | ۲٬۵۰۰ عدد |
| بلوک تیغهای | 40×20×15 cm | ۳٬۳۰۰ عدد |
| بلوک تیغهای | 40×20×10 cm | ۴٬۵۰۰ عدد |
| جدول | 14×30×30 cm | ۲٬۰۰۰ عدد |
| جدول | 15×30×40 cm | ۱٬۸۰۰ عدد |
| جدول | 15×30×50 cm | ۱٬۴۰۰ عدد |
| کانیوو و آبرو | — | ۱٬۸۰۰ عدد |
| فلاورباکس | — | ۱٬۵۰۰ عدد |
مشخصات فنی دستگاه بلوک زن هیدرولیک متحرک BTK606
دستگاه بلوک زن هیدرولیک متحرک BTK606 با شاسی بسیار مستحکم و ساختار تقویتشده طراحی شده است. استفاده از ناودانی سنگین و ورقهای تقویتشده در بدنه و شاسی، ساختار مقاومی برای دستگاه ایجاد کرده است.
مشخصات شاسی و بدنه
شاسی دستگاه از ناودانی سنگین ساخته شده و ورقهای مورد استفاده در بدنه و شاسی دارای ضخامت 20 mm هستند. این ورقها بهصورت تقویتشده ساخته شدهاند و در برابر پیچش و خم شدن مقاوم هستند.
ورقهای استفادهشده در بدنه و شاسی از جنس ST52 بوده و مقاومت کششی آنها در حدود 520 MPa است.
قالب دستگاه
قالبهای دستگاه بلوک زن هیدرولیک متحرک BTK606 از ورقهای ضدسایش ساخته میشوند و با استفاده از دستگاههای CNC و برش لیزری دقیق تولید میشوند.
این نوع ساخت قالب باعث افزایش کیفیت، دقت ابعادی محصولات و طول عمر قالبها میشود.
شفتهای راهنما، بوشها و متعلقات نگهدارنده
در دستگاه بلوک زن هیدرولیک متحرک BTK606، شفتهای راهنما از لوله آلیاژی صنعتی CK45 ساخته شدهاند و دارای لایه محافظ Hard Chrome (کروم سخت) هستند. این پوشش برای افزایش مقاومت شفتها در برابر سایش استفاده شده و عمر شفتهای راهنما تا 15 سال تضمین میشود.
تمامی بوشها، بالیس ها و پینهای نگهدارنده از جنس CM5 یا بیوزیت سختکاریشده هستند و دارای مقاومت سختی 50 راکول میباشند.
الکتروموتورها و سیستم هیدرولیک
در دستگاه بلوک زن هیدرولیک متحرک BTK606، الکتروموتورها از بهترین انواع موجود از برندهای معتبر Siemens، VEM آلمان و موتوژن انتخاب شدهاند. این الکتروموتورها در بخش سیستم هیدرولیک و سیستم ویبره دستگاه مورد استفاده قرار میگیرند.
سیستم هیدرولیک دستگاه بلوک زن هیدرولیک متحرک BTK606 از قطعات باکیفیت صنعتی تشکیل شده است. شیر هیدرولیک از برند Galtech ایتالیا بوده و جکها مجهز به سیلندر و شفت Hard Chrome اروپایی هستند که از ایتالیا یا آلمان تأمین میشوند.
شیلنگهای هیدرولیک فشارقوی از برند SELL اروپایی بوده و تحمل فشار بالای 350 bar را دارند. پمپ هیدرولیک، شیر هیدرولیک و سایر قطعات سیستم هیدرولیک نیز از قطعات باکیفیت بلغاری یا ایتالیایی انتخاب میشوند.
مشخصات سیستم برق و ویبره
سیستم برق دستگاه بلوک زن هیدرولیک متحرک BTK606 از تجهیزات صنعتی باکیفیت تشکیل شده است. در بخش برق و کنترل دستگاه از قطعات معتبر Schneider، Siemens و برندهای معتبر کرهای استفاده شده است.
این تجهیزات موجب افزایش ایمنی، عملکرد بهتر و طول عمر سیستم الکتریکی دستگاه میشوند.
سیستم ویبره دستگاه از دو ویبراتور با توان 1.5 kW برای هر ویبراتور تشکیل شده است که در مرحله تراکم ملات، نقش مهمی در متراکم شدن مواد داخل قالب دارند.
| ویژگی | مشخصات |
|---|---|
| مدل دستگاه | BTK606 |
| نوع دستگاه | متحرک |
| عملکرد دستگاه | هیدرولیک |
| توان پمپ هیدرولیک | 4 KW |
| کل توان مصرفی | KW 7.5 |
| برق مصرفی | ۲۰ آمپر، سهفاز |
| توان الکتروموتورها | ۱.۵ kW × ۲ |
| تعداد ویبراتورها | دو عدد |
ضربهگیرها
ضربهگیرهای دستگاه بلوک زن هیدرولیک متحرک BTK606 از مواد اولیه درجهیک، چسب آلمانی و گرانول نئوپرن ساخته شدهاند. استفاده از این مواد در ساخت ضربهگیرها باعث کاهش لرزش و افزایش عمر قطعات دستگاه میشود.
رنگ و پوشش بدنه
برای افزایش مقاومت بدنه دستگاه بلوک زن هیدرولیک متحرک BTK606 در برابر شرایط محیطی، از آستر و رنگهای باکیفیت ترک استفاده شده است.
گارانتی و خدمات پس از فروش
دستگاه بلوک زن هیدرولیک متحرک BTK606 با یک سال گارانتی ارائه میشود. همچنین بتن افزار تبریز (BAT MACHINE) خدمات پس از فروش مستمر را برای این دستگاه ارائه میدهد تا مشتریان پس از خرید نیز از پشتیبانی و خدمات لازم برخوردار باشند.
قیمت و خرید دستگاه بلوک زن هیدرولیک متحرک BTK606
دستگاه بلوک زن هیدرولیک متحرک BTK606 بهعنوان یکی از گزینههای اقتصادی بتن افزار تبریز (BAT MACHINE)، برای خریدارانی مناسب است که به دنبال خرید دستگاه بلوک زن متحرک هیدرولیک با قیمت اقتصادی هستند.
برای اطلاع از قیمت بهروز دستگاه بلوک زن هیدرولیک متحرک BTK606، شرایط خرید و دریافت اطلاعات بیشتر درباره قالبهای قابل استفاده، میتوانید با کارشناسان بتن افزار تبریز (BAT MACHINE) تماس بگیرید.
همچنین برای دریافت مشاوره رایگان و استعلام قیمت بهروز دستگاه، میتوانید فرم استعلام قیمت در انتهای صفحه را تکمیل کنید تا کارشناسان ما در کوتاهترین زمان با شما تماس گرفته و راهنماییهای لازم را ارائه دهند.
