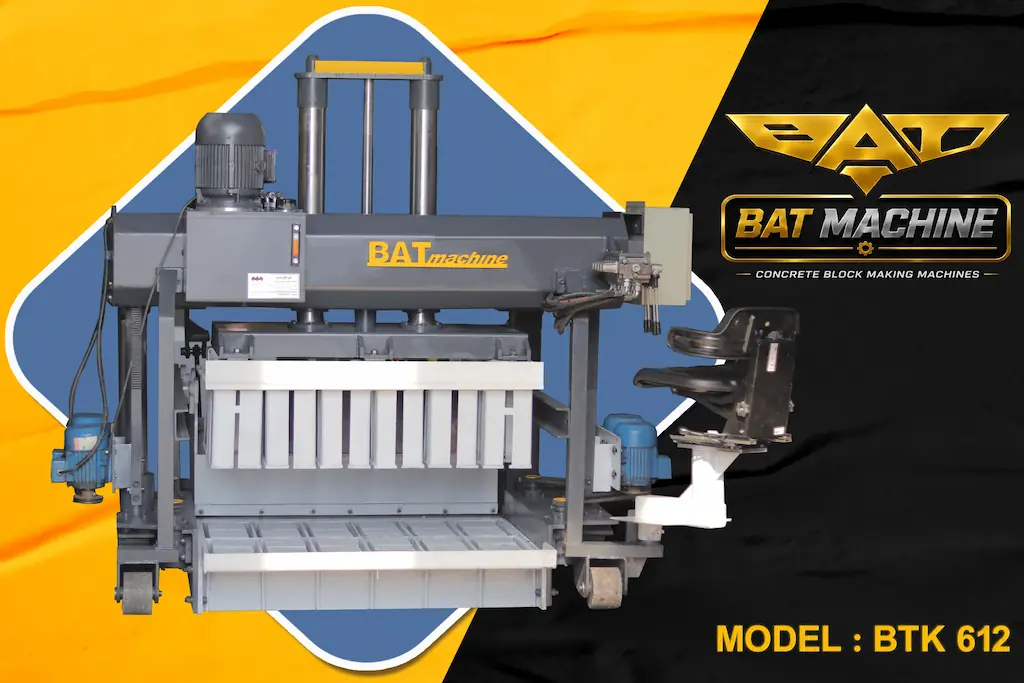

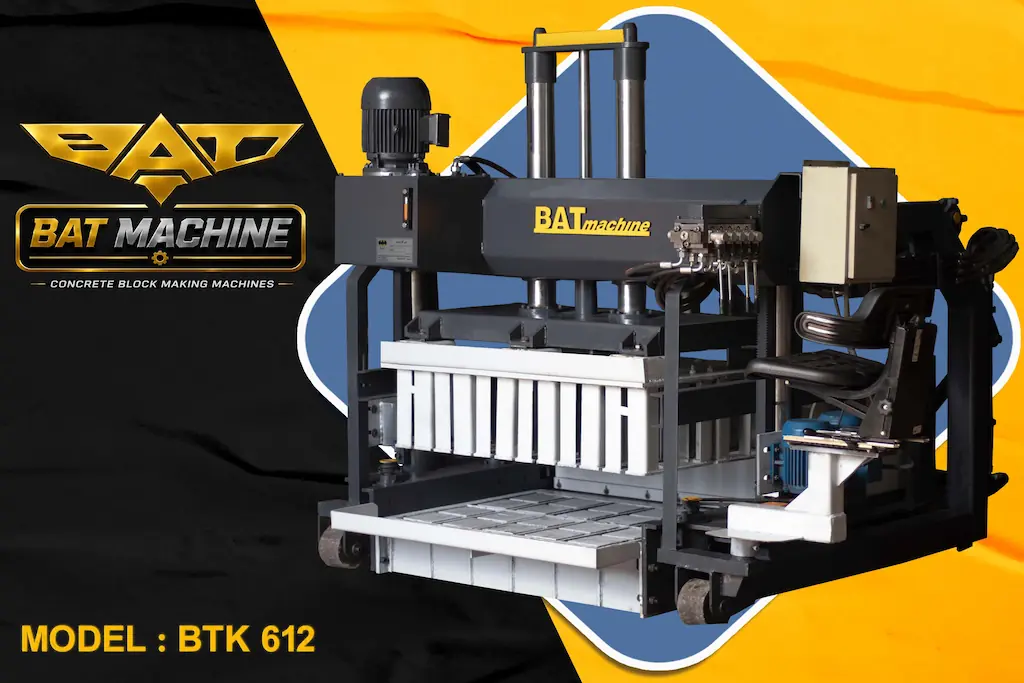

دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه یکی از محصولات رده میانی شرکت بتن افزار تبریز (BAT MACHINE) است که برای تولید انواع بلوک سیمانی و سایر محصولات بتنی طراحی شده است. این مدل یک دستگاه لودر دار است که قالب آن بهصورت یکپارچه و در دو ردیفه طراحی میشود.
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 در هر کورس امکان تولید ۱۲ عدد بلوک دیواری با ابعاد ۴۰×۲۰×۲۰ سانتیمتر را دارد این ظرفیت تولید باعث شده است BTK612 در بازار با عنوان دستگاه بلوک زن ۱۲ قالبه نیز شناخته شود.
دو ردیفه بودن قالب، ساختار دستگاه را برای تولید با ظرفیت مناسب و امکان انتخاب ترکیب قالب متناسب با نیاز کارگاه فراهم میکند. این دستگاه علاوه بر انواع بلوک سیمانی، قابلیت تولید جدول، کانیوو، آبرو و فلاورباکس را نیز با استفاده از قالب مناسب دارد.
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 با برخورداری از سیستم لودر، فرآیند انتقال ملات و پر کردن قالب را سادهتر و سریعتر میکند. این سیستم با کاهش نیاز به جابهجایی دستی ملات، به پیوستگی بیشتر فرآیند تولید کمک کرده و در کنار قالب دو ردیفه، BTK612 را برای کارگاههایی با نیاز به ظرفیت تولید متوسط گزینهای کاربردی میکند.
ساختار دو ردیفه قالب در BTK612 امکان تولید همزمان محصولات را در دو ردیف فراهم میکند. این ویژگی در کنار سیستم لودر و عملکرد نیمه اتوماتیک دستگاه، باعث افزایش سرعت و ظرفیت تولید نسبت به مدلهای رده اقتصادی شده و BTK612 را به گزینهای مناسب برای کارگاههایی با نیاز به تیراژ تولید متوسط رو به بالا تبدیل میکند.
یکی از مزیتهای مهم دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612، امکان طراحی قالب یکپارچه و دو ردیفه متناسب با نیاز تولید هنگام سفارش است. بهعنوان مثال، میتوان قالب را بهگونهای طراحی کرد که یک ردیف برای تولید بلوک دیواری و ردیف دیگر برای تولید بلوک تیغهای در نظر گرفته شود. به این ترتیب، تولیدکننده میتواند در یک کورس، دو نوع محصول مورد نیاز بازار را تولید کند.
در بسیاری از کارگاههای تولید بلوک، تولیدکننده ممکن است ابتدا برای مدتی بلوک دیواری تولید کند و پس از رسیدن به تیراژ موردنظر، قالب را باز کرده و برای تولید بلوک تیغهای تغییر دهد. این کار مستلزم توقف تولید و صرف زمان برای آمادهسازی قالب است.
فرآیند تولید با دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
فرآیند تولید با دستگاه بلوک زن از آمادهسازی ملات در میکسر آغاز میشود. پس از آماده شدن ملات، ملات توسط فرغون مخصوص حمل ملات یا فرغون معمولی به دستگاه منتقل میشود. سپس سیستم لودر دستگاه، ملات را به داخل قالب منتقل کرده و قالب را پر میکند.
در مرحله بعد، سیستم ویبره دستگاه وارد عمل میشود. چهار ویبراتور قدرتمند با ایجاد ارتعاش مناسب، باعث پخش و تراکم یکنواخت ملات در قالب میشوند. این تراکم مناسب نقش مهمی در شکلگیری منظم محصول داشته و به تولید بلوکهای سیمانی با تراکم و یکنواختی مناسب کمک میکند.
پس از پر شدن و ویبره قالب، مرحله پرس مکانیکی انجام میشود. شانه قالب با مکانیزم سقوط آزاد روی ملات قرار گرفته و با اعمال فشار، عملیات پرس و تراکم محصول را تکمیل میکند. پس از پایان قالبگیری، محصول از قالب خارج شده و دستگاه برای ادامه چرخه تولید حرکت میکند.
این فرآیند بهصورت متوالی ادامه پیدا میکند و حرکت دستگاه بلوک زن متحرک توسط سیستم هیدروموتور اروپایی انجام میشود که امکان حرکت روان و دقیق، کنترل مناسب سرعت و چابکی دستگاه را در زمان تولید فراهم میکند.
محصولات قابل تولید با دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه با استفاده از قالب مناسب، قابلیت تولید انواع بلوک سیمانی و محصولات بتنی مختلف را دارد. این دستگاه میتواند برای تولید محصولات زیر مورد استفاده قرار گیرد:
- بلوک دیواری
- بلوک تیغهای
- بلوک سقفی
- جدول بتنی
- کانیوو
- آبرو
- فلاورباکس
انتخاب قالب متناسب با هر محصول، امکان تولید آن را با دستگاه BTK612 فراهم میکند. دو ردیفه بودن قالب نیز این امکان را ایجاد میکند که هنگام سفارش قالب، ترکیب مناسبی برای تولید محصولات مورد نیاز کارگاه در نظر گرفته شود و تولیدکننده بتواند متناسب با سفارش مشتری و شرایط بازار، برنامه تولید خود را تنظیم کند.
تعداد تولید در هر کورس دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
دستگاه بلوک نیمه اتوماتیک متحرک BTK612 با توجه به نوع و ابعاد قالب، تعداد متفاوتی محصول را در هر کورس تولید میکند. ظرفیت این دستگاه برای انواع بلوک سیمانی، جدول و سایر محصولات بتنی به شکل زیر است:
| محصول | ابعاد | تولید در هر کورس |
|---|---|---|
| بلوک دیواری | 20×20×40 cm | ۱۲ عدد |
| بلوک تیغهای | 15×20×40 cm | ۱۶ عدد |
| بلوک تیغهای | 10×20×40 cm | ۲۲ عدد |
| جدول | 30×30×15 cm | ۱۶ عدد |
| جدول | 30×40 cm | ۱۲ عدد |
| جدول | 30×50 cm | ۸ عدد |
تیراژ تولید دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
| محصول | ابعاد | تیراژ تولید |
|---|---|---|
| بلوک دیواری | 20×20×40 cm | ۴٬۷۰۰ عدد |
| بلوک تیغهای | 15×20×40 cm | ۵٬۸۰۰ عدد |
| بلوک تیغهای | 10×20×40 cm | ۷٬۱۰۰ عدد |
| جدول | 30×30×15 cm | ۳٬۹۰۰ عدد |
| جدول | 40×50×15 cm | ۳٬۷۰۰ عدد |
| جدول | 50×30×15 cm | ۳٬۳۰۰ عدد |
| کانیوو و آبرو | — | ۳٬۷۰۰ عدد |
| فلاور باکس | — | ۳٬۱۰۰ عدد |
دستگاه جدول زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه علاوه بر تولید انواع بلوک سیمانی، قابلیت استفاده بهعنوان دستگاه جدول زن متحرک را نیز دارد. با نصب قالب مناسب، امکان تولید انواع جدول بتنی و جدول خیابانی در ابعاد مختلف با این دستگاه فراهم میشود.
BTK612 برای کارگاههایی که میخواهند در کنار تولید بلوک سیمانی، بخشی از ظرفیت تولید خود را به محصولات محوطهسازی و جدولهای بتنی اختصاص دهند، گزینهای کاربردی است. سیستم لودر دستگاه، فرآیند انتقال ملات و پر کردن قالب را سادهتر میکند و امکان تولید پیوستهتر را فراهم میسازد.
به این ترتیب، تولیدکننده میتواند متناسب با سفارش مشتری و شرایط بازار، از یک دستگاه برای تولید محصولات مختلف استفاده کند.
قابلیت استفاده از قالبهای متنوع، انعطاف خوبی در برنامه تولید ایجاد میکند. تولید بلوک سیمانی، جدول خیابانی، جدول بتنی، کانیوو، آبرو و فلاورباکس با یک دستگاه، به کارگاه اجازه میدهد محصولات مورد نیاز بازار را با توجه به سفارشها تولید کند و وابستگی خود را به یک محصول خاص کاهش دهد.
در بخش جدولزنی نیز سیستم لودر، ملات را به داخل قالب منتقل کرده و عملیات پر کردن قالب را انجام میدهد. سپس ویبره و پرس مکانیکی، فرآیند تراکم و شکلدهی محصول را تکمیل میکنند تا جدول تولیدشده فرم و تراکم مناسبی داشته باشد.
مشخصات فنی دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
در ساخت دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612، استحکام شاسی و بدنه مورد توجه قرار گرفته و ساختار دستگاه برای کار در شرایط صنعتی طراحی شده است. استفاده از ناودانی سنگین و ورقهای تقویتشده، بدنهای مقاوم و پایدار برای دستگاه ایجاد کرده است.
شاسی و بدنه دستگاه
شاسی BTK612 از ناودانی سنگین ساخته شده و در ساخت بدنه و شاسی از ورقهای تقویتشده با ضخامت ۲۰ میلیمتر استفاده شده است. این ساختار مقاومت مناسبی در برابر فشارهای واردشده، پیچش و خم شدن ایجاد میکند. ورقهای بهکاررفته در بدنه و شاسی از جنس ST52 هستند و مقاومت کششی آنها در حدود 520 MPa است.
قالب دستگاه
قالب دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه از ورقهای ضدسایش ساخته میشود و فرآیند ساخت آن با استفاده از برش لیزری و ماشینکاری CNC انجام میگیرد. دقت ساخت قالب، تأثیر مستقیمی بر کیفیت قالبگیری و یکنواختی ابعاد محصولات دارد.
شفتهای راهنما، بوشها و متعلقات نگهدارنده
در دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه، شفتهای راهنما از لوله آلیاژی صنعتی CK45 ساخته شدهاند و سطح آنها با لایه محافظ Hard Chrome (کروم سخت) پوشش داده میشود. این پوشش، مقاومت شفتها را در برابر سایش افزایش داده و برای کارکرد طولانیمدت دستگاه در نظر گرفته شده است.
بوشها، بالیسها و پینهای نگهدارنده نیز از جنس CM5 یا بیوزیت سختکاریشده هستند و دارای سختی 50 راکول میباشند. استفاده از این قطعات مقاوم در بخشهای متحرک دستگاه، به عملکرد روانتر مجموعه و افزایش دوام قطعات کمک میکند.
الکتروموتورها و سیستم هیدرولیک
در دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه، الکتروموتورها از برندهای معتبر Siemens، VEM آلمان و موتوژن انتخاب شدهاند. این موتورها در بخشهای مختلف دستگاه از جمله سیستم هیدرولیک و ویبره مورد استفاده قرار میگیرند و برای کار مداوم در شرایط صنعتی در نظر گرفته شدهاند.
سیستم هیدرولیک BTK612 نیز از مجموعهای از قطعات صنعتی باکیفیت تشکیل شده است. پمپ هیدرولیک دستگاه 5.5 kW توان دارد و شیر هیدرولیک از برند Galtech ایتالیا انتخاب شده است. جکها نیز به سیلندر و شفت Hard Chrome اروپایی مجهز هستند که از ایتالیا یا آلمان تأمین میشوند.
شیلنگهای هیدرولیک فشارقوی از برند اروپایی SELL بوده و تحمل فشار بالای 350 bar را دارند. سایر اجزای سیستم هیدرولیک از جمله پمپ، شیر و قطعات مرتبط نیز از نمونههای صنعتی باکیفیت بلغاری یا ایتالیایی انتخاب میشوند.
| ویژگی فنی | مشخصات |
|---|---|
| مدل دستگاه | BTK612 |
| نوع دستگاه | لودر دار |
| عملکرد دستگاه | نیمه اتوماتیک متحرک |
| حرکت دستگاه | هیدروموتور اروپایی |
| شاسی و بدنه | ناودانی سنگین و ورقهای ST52 |
| ضخامت ورق شاسی و بدنه | ۲۰ میلیمتر |
| مقاومت کششی ورق ST52 | 520 MPa |
| قالب | ورق ضدسایش با برش لیزری و ماشینکاری CNC |
| شفتهای راهنما | CK45 با پوشش Hard Chrome |
| بوشها، بالیسها و پینها | CM5 با سختی ۵۰ راکول |
| شفت جکها | Hard Chrome اروپایی |
| ضمانت شفت جکها | ۱۵ سال ضمانت کارکرد |
| الکتروموتورها | Siemens، VEM آلمان، موتوژن و الکتروژن |
| توان پمپ هیدرولیک | ۵.۵ kW |
| شیرهای هیدرولیک | Galtech ایتالیا و برندهای معتبر تایوانی |
| شیلنگهای هیدرولیک | SELL اروپایی، تحمل فشار بالای 350 bar |
| سیستم تغذیه | لودر |
| صندلی اپراتور | مجهز به صندلی اپراتور |
سیستم برق و ویبره
سیستم برق BTK612 از تجهیزات صنعتی باکیفیت تشکیل شده و در بخش کنترل و برق دستگاه از قطعات معتبر Schneider، Siemens و برندهای معتبر کرهای استفاده شده است. این مجموعه برای عملکرد مطمئن دستگاه و کنترل مناسب فرآیند تولید در نظر گرفته شده است.
بخش ویبره دستگاه یکی از قسمتهای مهم در فرآیند تراکم ملات است. BTK612 به ۴ ویبراتور با توان ۱.۵ kW برای هر ویبراتور مجهز شده است. آرایش چهارگانه ویبراتورها باعث میشود ارتعاش مناسبی در زمان پر شدن قالب ایجاد شده و ملات با تراکم و توزیع یکنواختتری در قالب قرار گیرد.
| ویژگی | مشخصات |
|---|---|
| مدل دستگاه | BTK612 |
| نوع دستگاه | دو ردیفه لودر دار |
| عملکرد دستگاه | نیمه اتوماتیک |
| توان پمپ هیدرولیک | 5.5 kW |
| کل توان مصرفی | 15 kW |
| برق مصرفی | ۲۵ آمپر، سهفاز |
| توان الکتروموتورها | ۱.۵ kW × ۴ |
| تعداد ویبراتورها | چهار عدد |
ضربهگیرها
برای کنترل لرزشهای ایجادشده هنگام کار دستگاه، BTK612 به ضربهگیرهایی مجهز شده است که از مواد اولیه درجهیک، چسب آلمانی و گرانول نئوپرن ساخته میشوند. استفاده از این ترکیبات در ساخت ضربهگیرها، به جذب بهتر ارتعاشات و کاهش انتقال لرزش به بخشهای مختلف دستگاه کمک میکند.
این ضربهگیرها علاوه بر کاهش لرزشهای اضافی، در افزایش دوام قطعات و پایداری دستگاه هنگام انجام عملیات ویبره و پرس نیز نقش دارند.
رنگ و پوشش بدنه
برای محافظت از بدنه دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 در برابر شرایط محیطی و افزایش دوام پوشش سطحی، در رنگآمیزی دستگاه از آستر و رنگهای باکیفیت ترک استفاده میشود. این پوشش به حفظ کیفیت ظاهری بدنه و مقاومت بهتر آن در شرایط کاری کارگاه کمک میکند.
گارانتی و خدمات پس از فروش
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه با یک سال گارانتی ارائه میشود. شرکت بتن افزار تبریز (BAT MACHINE) همچنین خدمات پس از فروش مستمر را برای این دستگاه در نظر گرفته است تا خریداران پس از تحویل دستگاه نیز از پشتیبانی و خدمات مورد نیاز برخوردار باشند.
قیمت و خرید دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه
دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه برای کارگاههایی مناسب است که به دنبال یک دستگاه لودر دار با ظرفیت تولید بالا و قابلیت تولید انواع بلوک سیمانی و محصولات بتنی هستند.
امکان تولید بلوک دیواری و تیغهای، جدول بتنی، جدول خیابانی، کانیوو، آبرو و فلاورباکس با قالب مناسب، این دستگاه را به گزینهای کاربردی برای کارگاههایی تبدیل کرده است که میخواهند با یک دستگاه، محصولات متنوعی را متناسب با نیاز بازار تولید کنند.
برای اطلاع از قیمت روز دستگاه بلوک زن نیمه اتوماتیک متحرک BTK612 دو ردیفه، شرایط خرید و دریافت اطلاعات بیشتر درباره قالبهای قابل استفاده، میتوانید با کارشناسان بتن افزار تبریز (BAT MACHINE) تماس بگیرید.
همچنین برای دریافت مشاوره و استعلام قیمت بهروز دستگاه، میتوانید فرم استعلام قیمت را تکمیل کنید تا کارشناسان ما در کوتاهترین زمان با شما تماس گرفته و اطلاعات لازم درباره دستگاه و قالبهای قابل استفاده را ارائه دهند.
